7 oct. 2009

Tutorial - Cotas de Placas

Como Hacer una Cota de Placas basada
en los
diseños encontrados en Wisby







Hola pues! Me presento en mi primer tutorial sobre cotas de placas, aquí des contare de mis experiencias en estos rumbos un tanto extraños, primero un poco de historia:


Las cotas de placas, según tengo entendido, fueron surgiendo a medida de que las armas de impacto ( como las lanzas) se fueron haciendo mas efectivas, haciendo a la malla totalmente inútil contra un golpe de lanza ( nada que un buen mallero no sepa), que sin embargo, junto ( supongo yo) a un avance en la creación de planchas de metal, surgen piezas de placas para el cuerpo, en esta página se puede apreciar la transición desde el siglo XII ( casi únicamente malla) al inicio del siglo XV, con armaduras completas, muy interesante:

Transicion de Armaduras

y aquí unas fotos y descripción de el indicio mas antiguo de cota de placas del que se tenga registro, en el siglo XIII:

St. Maurice Coat of Plates


Caracteristicas:


Las Cotas de placas se caracterizan por ser varias placas (en promedio 20-25 pero has desde 8 placas hasta unas con cientos de ellas) unidas a una cubierta de cuero o lona, esto la hacía muy flexible y cómoda para el guerrero, además de relativamente económica de hacer, (mucho más que una de placa completa)

principalmente son muy efectivas en contra de espadas, y lanzas ( posiblemente flechas a la distancia y golpes contundentes de rebote (ósea que no iban directamente dirigidos hacia la Cota)

Aqui un video muy ilustrativo:



Se usaban sobre una cota de malla, ya que solo cubria partes estratégicas con metal, en algunas la espalda estaba totalmente descubierta, y otras solo cubrían la parte frontal del torso, otras traían unas hombreras pequeñas pegadas a la cubierta de cuero o lona, que ofrecían una protección extra a los hombros.

Según tengo entendido, mientras más grande eran la placas, más efectiva era la protección de la cota, además de ser mucho ams caras que las con placas más pequeñas.

Las cotas de placas fueron evolucionando hasta ser como las de las armaduras transicionales típicas, con faldón y todo para luego ser remplazadas por una coraza completa.
Muy diferentes de las posteriores brigantinas, las que se componían de muchas placas pequeñas que juntas le daban una fuerza estructural, en las cotas de placas, al menos las de wisby, prevalece una movilidad por sobre la protección.


Aqui les dejo un Link con una recosntruccion de casi todas las Cotas de PLacas de Wisby, simplemente increible:

hoashantverk.se

Fabricación:

Materiales:

-Lona O Cuero:

Si es cuero, lo suficiente para hacer el patrón, si es lona, debe ser el doble, ya que se hace una cubierta doble, para mayor resistencia.

-Hilo de cocer o Hilo encerado

Dependiendo si elijen lona o cuero, hilo de cocer para la lona (doble banda me parece que se llama, o algo así, la cosa es que tiene que ser de buena calidad) o Hilo encerado para trabajar con el cuero

-Metal:

Con 1m cuadrado les sobra bastante, pero así dejan para hacerse alguna que otra cosilla =p
Se puede usar acero desde 1mm hasta 2mm, mas no es necesario, yo ocupo de 1,5mm y me da excelentes resultados, no sabría cuales son los datos para Hierro o para Aluminio, tendrían que experimentar.

-Remaches:

Pueden ser remaches de cabeza redonda (yo ocupo de esos) pero deben agregarle una golilla, si usan de cabeza plana no debería haber problemas (deben ser grandes en todo caso, con una cabeza de mínimo 6mm, clavos también sirven, así como remaches de cuero)
Mínimo unos 130, aunque depende del diseño que elijan. Muchos diseños traen remaches en exceso, sin embargo, por la naturaleza de la armadura yo recomiendo copiar los números también, la Wisby n°1 ocupa unos 130 remaches, la n°3 unos 150, y así.

-Anticorrosivo o empavonado:

Pues yo uso anticorrosivo, porque es más simple, sin embargo recomiendo NO usar en espray, porque se sale con los roces que de seguro van a tener las piezas contra el metal, y mira que uno suda bastante en esa caja de metal…sobre el empavonado, mas que, que es meter la pieza al rojo en aceite, no sé nada.

Extras:

-si la van a decorar, incluyan decoraciones
-Si le van a hacer algo que no esté en este tutorial, siéntanse libres de destruir el legado histórico y hacerse una armadura a su gusto.

Herramientas:

-Maquina de Cocer o Aguja:

Siéntanse libres de elegir, yo me voy por la maquina, si van a trabajar en cuero, deben elegir la aguja, lezna y/o punzón.

-Herramienta de corte:

Pueden usas una cizalla, tijera hojalatera, sierra de mano (si…tuve que usarla) sierra caladora, y (lo que yo recomiendo) un esmeril con un disco de corte de acero inox, que tiene un grosor de más o menos 1mm, quizás sean un poco caros, pero lo valen, yo corte 20 piezas de la Wisby n°3 con 1 solo disco, y me queda aun la mitad, eso en aproximadamente 2 horas.

-Martillos:

De varios tipos, aunque si solo tienes uno de peña servirá., recomiendo usar uno de peña, uno par aplanar y uno de nylon o en su defecto de goma (aunque no les recomiendo el de goma)


bueno, este tutorial sera por partes, esta es la 1ra, luego vendran muchas mas, nos vemos!

14 sept. 2009

Un Videito loco

Hooola! tanto tiempo!

la verdad esque tiempo es lo que menos he tenido, a pesar de que estoy de vacaciones XD trabajando como loco! asique protno tendre mas actualizaciones y hare un tutorial loco por ahi, asique mis queridos lectores les dejo esto para qu eno paresca que he muerto.

un video hecho por un productor medio loco y mis amigos de la ordend e san borja.

no es recreacion, es para entretenerse, conste

Ademas los quiero invitar ( a los que quieran) a sumarse a la nueva comunidad armera que estamos tratando de levantar, el foro aun esta flojo, pero a medida que mas gente se una mas rapido despegara =D

aqui esta el link para La Hermanda del Yunque

eso pues! nos vemos

PD. si, si lose, un guerrero del siglo XII con una espada de mano y media del XV, contra un vikingo del siglo VI... XD

dije que era para entretenerse! XD

11 ago. 2009

Pasando Lista

Bueno, ya me sentía un poco culpable, si bien no tengo animo para leer , pues debería hacer algo productivo como ¡!!!!!!¡!¡¡!¡!¡¡!


Hacer una entrada para el Blog! El cual ya tiene 7000 visitas! Wow! XD

Siguiendo con lo que nos congrega, copiando a Harald, hare una entrada de resumen de trabajos recientes y trabajos olvidados, así como proyectos en construcción, pero primero:



Me llego mi libro! Techniques of Medieval Armour Reproduction: the 14th Century



Es genial, es indescriptible, cuesta cada centavo de dólar que me costo, asique se los recomiendo mucho!

Y bueno primero las fotos del trabajo que llevo de la cota de placas, inspirada en la Wisby n°1, es relativamente simple de hacer, mas adelante subiré un tutorial más detallado, aunque la verdad yo la hice solo mirando los diseños de reconstrucciones relativamente fieles y las piezas originales, por supuesto, adaptándolas a mi cuerpo.








Es muy efectiva, la he probado en combate, le ha dado con todo lo que pilla, wasters, espadas negras, bucklers y hasta patadas XD. La amo O_O






Este es un pseudo-gambeson , mas bien es un acolchado, hecho para entrenar, con cosas que se encuentran en tu casa como lona, loneta, una maquina de cocer a pedal de tu abuelita, y una toalla material acolcharte…




Es relativamente efectivo, no sirve como acolchado solo, eso si, es muy efectivo como acolchado para la cota de placas, no siento los golpes y es lo mejor.




Muy comodo por cierto, se uno con un cordon por detrás, como se ve, el diseño lo tome de la tela de la cota de placas, porque lo pensé también como un acolchado para la armadura japoneza, pero yale encontré una función mejor =P


Mi almófar en progreso, hoy en día esta muchísimo mas avanzado, pero luego hare una entrada sobre eso, por ahora los dejo con estas fotos, es con anillas de 9mm de DI y del N° 14, ahí pesaba unos 2k, 300g, ahora sobrepasa los 4,500g









Estos son unos guantes de descarne que encontré en la ropa americana (de 2da mano) a 3000 pesos el par (baratísimo, a 750 pesos un €), los convertiré en unos mitones, actualmente estoy terminado de cocerle la malla a uno, y pronto lo terminare junto con el otro, para el cual tengo la malla lista, también con anilla de 9mm de DI y del N°14




Y por ultimo mi esguince en mi dedo pulgar derecho, la que me ha impedido ir a entrenar las últimas 2 semanas ; _;




Bueno pues, una entrada corta para pasar lista, nos vemos y saludos a todos mis queridísimos colegas

Nos vemos




23 jul. 2009

Experimentos, Muestras y cosillas al Rojo

Bueeenas! Hacía tiempo que no me aparecía, y es porque en la universidad me llenaron de cosas, y segundo, porque cuando Salí de vacaciones me daba mucha flojera hacer algo, contando además de que no tenia material multimedia para subir…por lo tanto no paso nada XD



Pero he vuelto! Y más vivo que nunca pues les traigo unos videítos que podrían interesarles, pero primero les dejo este video que prometí hace tiempo:






Aquí se nota la gran movilidad ( por no decir..Completa..) Que me da mi Yoroi en proceso, aun no está totalmente probada en combate y tiene unos cuantos detalles que la hacen mas de muestra que de combate (como que las placas no están martilladas, sino dobladas, exceso de hoyitos que le quitan fuerza a las placas ( aunque sean históricos) y detalles así, sin embargo, he luchado en ella y no da mayores problemas.


Pero a lo que venía era a mostrarles lo último de lo último que he hecho,
Experimentos de templado de placas!

La cosa ocurrió así, estaba yo en la parcela de mi abuelo trabajando tranquila pero apresuradamente en mi Cota de Placas basada en la Wisby #1 cuando llega mi padre diciéndome que su fragua en proceso resulto en un curiosos retorcido de metales, y que iba a revivir su antigua fragua, hecha con el anillo de una rueda de auto:



Ahí se ve la fragua con un tipo cualquiera al lado.

Ahora bien, la gracia de esto , es que mi cota de placas está pensada para mis entrenamientos en esgrima histórica en la Orden de san Borja, porque poco a poco se van poniendo mas y mas… digamos, dolorosos, por lo que necesito una armadura, que iré haciendo de a poco, comenzando por este proyecto, del cual subiré mas detalles más adelante.

Y bueno, había fragua, había carbón, había piezas martilladas para darles dureza y había un increíble ánimo por templarlas…pero no había tiempo…
Yo debí haberme ido en la mañana de la parcela…pero, gracias a un irresponsable deseo de hacer pruebas…termine yéndome a las 9 de la noche XD
Y bueno les dejo el 1er video donde se ve lo triste y arrepentido que estaba:

Ahí mi padre me graba mientras hago la segunda pasada.

Detalles medianamente importantes:
El principal detalle es que estoy utilizando carbón vegetal, si, vegetal, hecho de plantitas el cual, con un buen tiraje, da toda la temperatura necesaria para llegar al rojo, es más, en una prueba anterior, se me derritió una pieza (por suerte no era de la cota)


Lo otro es que al principio ocupe otro carbón vegetal, de Peumo, que resulto ser de pésima calidad, resultando insuficiente para llegar a la temperatura requerida, sin embargo el carbón de Espino, que utilizo en el video, es más que suficiente.


Otro detalle es que el carbón vegetal suelta mucha ceniza la cual se pega a las piezas, con el carbón de peumo fue horrible, quedando las piezas totalmente cubiertas en ello, en cambio, en el de Espino resulto mucho mejor.



Aquí se aprecia las cenizas pegadas, cosa que no paso con el otro carbón

Aquí otro video, donde se ve el cambio de color que tiene las piezas:


Es la parte bonita del proceso cambia de su color natural, a un café, luego a un azul oscuro, luego a un celeste, luego a una especie de Calipso claro, luego a un Calipso grisáceo y se mantiene en ese hasta que llega al rojo, que se presente poco a poco, luego viene un amarillo fuertísimo y luego se funde XD

Aquí se ve el 1er templado, cabe decir que esa fue, con la placa central, la que mejor quedo.


Muchas dudas, por favor Corrijan cada error los que saben de templado ( Harald, en especial tu XD)


XD nada en especial, solo me encanta la foto XD

Segunda parte del templado, aquí re-templo unas piezas que se templaron mal en el 1er templado.

Bueno, eso pues, les pido consejo, cuando tenga mas fotos sobre mi Cota de Placas las subire, y los dejos con estas fotos de la vista que habia en la parcela =D

PD: si si lo sé, las cotas de placas no eran templadas, pero es para entrenar, y recibirá mucho maltrato, además, no es que se vaya a acabar el mundo por algo así, no XD?
Nos vemos







7 jun. 2009

Fotos, Fotos Y mas Fotos

y, si, por fin pude conseguir una camara y tomarle fotos a mi Do es su estado actual, como ven, esta un poco oxidado, pero, al igual que las Grebas(Tsuneate), sera pintada, asi que no me importa mucho.

mas adelante hablare en detalle de esta pieza ( que ademas incluye las Hombreras(Sode) )


y si! soy yo, por fin! con lo que llevo de mi armadura, en la foto:
Do, Sode y las Tsuneate!





Aqui se ve completa, pesa poco mas de 9kg




Se ve la parte Frontal, molesta un poco el mobimiento,



pero esta probada en combate y no da mayores problemas







aqui se aprecia los Sode,


cada una de ellas tiene 1000 benditos Hoyitos ,


aun no cuento los del torso...






aqui el lado, un poco caido,


es porque no esta bien armada.






y por ultimo el faldon, son 5 de 5 placas cada uno,


a pesar de lo que puede parecer,


no molestan mucho.






Bueno, nos estaremos viendo, estoy totalmente colapsado con la universidad, de hecho aqui son als 2:20 AM y estoy tomando un pequeño descanso de mis estudios para la prueba de antropologia...




nos vemos!

30 may. 2009

Yoroi: La Armadura Samurai

Bueeeeeno , como prometí hace ya…casi un año XD


Las primeras fotos reales de mi Yoroi en proceso, para los que les interese, no dispongo de una cámara para registrar mis trabajos ni nada, ni siquiera la webcam me sirve XD
Pero bueh he aquí unas fotos que saque hace un tiempo, pero que no había podido conseguirme

Primero:


Las Grebas o Tsuneate


Especificaciones:


Material: acero ( mild steel) de 1,5cm ( o de 16g)


Peso: 1kg casi exacto


Medidas (a mi parecer innecesarias)


Inspiración: Aqui





Estas son las piezas que primero termine de martillar, me tomaron un considerable tiempo hacerlas (aproximadamente 5 días por greba), un trabajo horrible, darle la forma en frio es muy largo y tedioso, aunque el aplanado final lo es aun mas, 3 de los 5 días son aplanado final, y de hecho, no están totalmente aplanadas, sino que logre la superficie suficientemente plana y el resto se pinta de ahí no hay problemas porque no se nota =P.




Ahí se ve de cerca, el oxido en realidad da lo mismo, porque será pulida y pintada con pintura para autos (un tío mío tiene compresor, pistola y un lugar donde pintar XD).



Aquí se ve como se usa, el tipo de amarre es simplemente con tela (en este caso: loneta), apear de lo que se pudiera creer, con un buen nudo no se mueven ni molestan más de lo que deberían
Abajo se ven las dos correas de tela que se usan,


Aquí se aprecia un poco el surco que intente hacerle con la línea de la canilla, que, aunque no me quedo muy bien, le da una fuerza estructural increíble.


Lo más genial de ellas, es que FUNCIONAN XD, las he usado hace meses en los entrenamientos de la orden y están más que probadas por espadazos, patadas, caídas, golpes, etc. (sobretodo patadas XD) y casi ni se siente el golpe, la energía se reparte de manera muy curiosa y he aguantado patadas que probablemente me habían dejado cojo un mes sin mayor esfuerzo, las amo XD



Aquí se nota la forma del metal, ahí es totalmente cóncavo, y siguiendo el diseño original de la Yoroi, corte la parte inferior de la placa interior, esta parte, luego, se cubre con cuero endurecido o algo similar.

Una explicación clara no tengo, pero asumo que es para alivianar el peso de la armadura, porque el Tsuneate siempre estaba hecho de metal, a diferencia de el Do (torso) que podía ser de una variedad increíble de materiales y técnicas diferentes y que se combinan entre si.

Además esta parte de la pierna da hacia el cuerpo del caballo, otra razón para no preocuparse mucho. (Ahora debo conseguirme un caballo)

Y bueno, les dejo una foto de mi Do, del que hablare pronto ( cuando tenga las fotografías que saque la otra vez…y habrá video! XD
Do semi-unido
Leave a comment!
(Aclaracion, se que Yoroi es el generico de Armaduras en Japones, porciacaso XD)

22 may. 2009

Medieval Madrid Fest!


Alonso Madrid el noble caballero que facilito su castillo para tan noble propósito

47 minutos duro el encuentro de las fuerzas, tal era la diferencia de habilidad , equipo y determinación, que en tan poco tiempo salimos totalmente victoriosos, habíamos conquistado nuestro más preciado objetivo.

si bien en un principio costo reunir a tal fuerza, con paciencia y determinación los organizadores aguardaron y animaron a los caballeros locales a presentarse con sus señores, algunas doncellas no quisieron dejar ir a sus amados, pero el deber era más fuerte, el deber era lo único.

Una vez acordamos el encuentro de las tropas, nos apertrechamos y salimos al encuentro del enemigo, si bien nos sorprendimos ante la extensión de sus fuerzas, luego, en batalla, descubrimos que era solo una ilusión, el resto es historia.



ante tal victoria solo cavia esperar una grandiosa celebración!


y desde los confines mas inhóspitos del reino se trajeron los manjares mas delicioso, las carnes mas suculentas los alcoholes más finos

La meza antes del ataque

Nuestro bufón entreteniendo a los caballeros




aquí el salud a nombre de la orden de san Borja! por nuestra gloriosa victoria, nuestro glorioso entrenamiento y gloriosa vida!

primer salud con hidromiel!


Aquí ya se había comenzado el banquete, compramos bastante carne, de hecho, mucha carne, y ya que disponíamos de tales riquezas como consecuencia del saqueo, hasta sal nos sobro!
Sacrificamos 23 novillos ,34 pollos y 45 lechones, sin contar incalculables cantidades de hidromiel y cerveza para los victoriosos soldados.

la primera de las 68 tandas de carne

Los caballeros disfrutando del cerdo acaramelado con miel

Ya se podía sentir la euforia y felicidad de los caballeros y fieles guerreros que celebraban esa noche



Además de disfrutas de curiosas visitas que se decían de otras épocas.

nuestros amig@s del futuro
Por supuesto, cuando las reservas de hidromiel ya se habían agotado, y las de cerveza flaqueaban era el momento de probar nuestras habilidades en el combate con la espada larga.

Diestros combates se dejaron ver esa noche, solo que los nobles caballeros se opusieron a ser retratados, ya que podía influir en su técnica.
Y por supuesto luego de fieros combates volvimos a seguir con el banquete, el cual duro hasta que los rayos del sol iluminaron otro glorioso día para la orden.




4 mar. 2009

Mi Primer Trabajo Pagado =)

Hola denuevo!, tantas entradas en tan poco tiempo

escrivo para mostrar mi segunda cota de malla!

( la que hice el año pasado XD)

puesto que me acaban de llegar las fotos!, solo que hay un solo inconveniente...
estan asi:


y la modelo que habia preparado para lucir mi modelito salio asi: ...



si, lo se lo se, es una pena XD, asi no se ve bien, pero bueh, lo que queria que vieran era la cota! XD

asique:

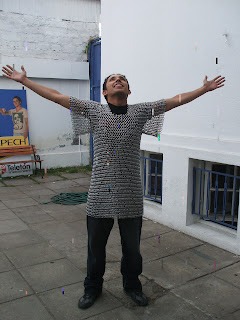

aqui un amigo modelandola de manera efusiva XD:



es una cota larga , sin abertura pero con una gran movilidad en las piernas.

la anilla es del n°14 y de 13 mm de diámetro interno ( si, ya se que es mucho, pero no es para mi, es un pedido y necesitaban una cota decorativa mas que protectora =P)tiene mangas muy anchas, pero la pensé así para dar una movilidad completa, que, a mi gusto, logre

y bueh, la realice en un mes ( dormi poco ese mes XD) para mas encima , justo antes de la Prueba de Selección Universitaria o PSU XD

pero me fue bien XD saque no hay drama

y bueno seria todo.Ahora debo ir a mi turno de caza de zombies!,! ( ahora que tengo el torso de la Yoroi =P)
nos vemos



26 feb. 2009

Resumen REsumido...?

Bueeeno, Hola!

tanto tiempo que no nos veiamos



lamento la distancia y la demora pero la verdad no he tenido tiempo para casi nada, aqui se estan terminando las vacaciones de verano y estoy ocupando mils ultimas 2 semanas de vacaciones antes de entrar a la universidad ( XD que grande me siento) para armadurear como loco



ademas de que no dispongo de camara para registrar lo que he hecho hasta ahora..asique no me quedan muchas mas opciones


pero hasta ahora he hecho las canilleras o grevas o Suneate de la aramdura japoneza.

Tambien termine las hombreras o Sode asi como mañana tarminare el torso o Do,

luego comenzare a trabajar en el casco o Kabuto, para el cual ya tengo los patrones







pero bueh



les dejo unas fotos de un proyecto que Hice hace un buuueeeeeennnn tiempo
(que ya vendi XD)







son plaquitas de suela remachada a cuero =P
